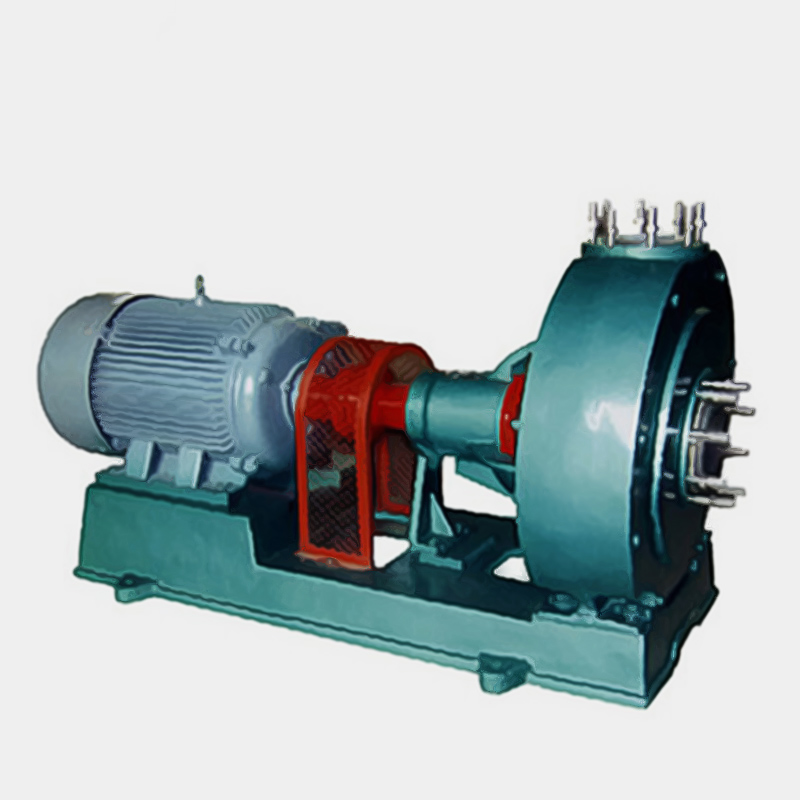

TLF夾板式非金屬脫硫泵

TLF夾板式非金屬脫硫泵是我公司引進消化國外先進技術，結合國內實際需要研制而成的單級單吸夾板組合式離心泵，是電廠或各類企業用于煙氣脫硫環保達標的一種理想的專用設備。

概述

　該脫硫泵的所有過流部件全部采用強度高，耐磨耐腐(抗氯離子)性能好的非金屬材料，經高溫高壓一次性模壓成型，外殼采用抗壓、抗沖擊的優質A3鋼經熔模鑄造而成，機械密封選用耐磨耐腐性能最好的特級無壓燒結碳化硅精制而成，整個密封箱結構設計獨特，科學合理，同類產品無可比擬，密封效果好，使用壽命一般是同類產品的3-5倍。

該泵廣泛適用于溫度在150度以下，含固量(硬質軟質顆粒不限)不超過40%的任意濃度的酸、堿、鹽(含氯離子介質)強氧化劑、有機溶劑等介質的輸送。特別適用于電廠煙氣脫硫和污水處理使用，可以代替相同功能的進口產品。

應用范圍

該系列脫硫泵廣泛用于電力、冶金、煤炭、建材、化工等行業，主要是用來輸送含有固體顆粒的磨腐蝕性強的漿體，如廠處理精礦尾礦，電廠除灰渣，選煤廠輸送煤泥和重介選煤、海岸河道采礦作業輸送礦漿等。其所能處理的最大重量濃度為：灰漿45%，礦漿60%，漿液中氯離子含量最高可達60000ppm，漿液的PH值允許在4—13之間, 漿液溫度≤65°C，漿液重量濃度Cw最高可達60%。

結構簡圖

型號意義

性能參數表

型號	流量	揚程	轉速	配用功率	效率
	m3/h	m	r/min	kw	%
TLF40-32-125	6.3	20	2900	3	52
TLF40-32-125	3.2	5	1450	0.75	46
TLF40-32-160	6.3	32	2900	4	47
TLF40-32-160	3.2	8	1450	1.1	42
TLF40-32-200	6.3	50	2900	7.5	38
TLF40-32-200	3.2	12.5	1450	1.5	38
TLF40-32-250	6.3	80	2900	15	32
TLF40-32-250	3.2	20	1450	2.2	35
TLF50-32-125	12.5	20	2900	4	51
TLF50-32-125	6.3	5	1450	0.75	45
TLF50-32-160	12.5	32	2900	5.5	46
TLF50-32-160	6.3	8	1450	1.1	40
TLF50-32-200	12.5	50	2900	11	39
TLF50-32-200	6.3	12.5	1450	2.2	33
TLF50-32-250	12.5	80	2900	18.5	33
TLF50-32-250	6.3	20	1450	3	27
TLF65-50-125	25	20	2900	4	62
TLF65-50-125	12.5	5	1450	0.75	55
TLF65-50-160	25	32	2900	7.5	57
TLF65-50-160	12.5	8	1450	1.5	51
TLF65-50-200	25	50	2900	15	52
TLF65-50-200	12.5	12.5	1450	2.2	46
TLF65-40-250	25	80	2900	22	46
TLF65-40-250	12.5	20	1450	4	39
TLF65-40-315	25	125	2900	37	39
TLF65-40-315	12.5	32	1450	7.5	33
